法蘭式松套傳力接頭分類型號及作用
法蘭式松套傳力接頭主要作用有：
1.Ⅱ型工作可靠，制造簡單，與管道系統渾然一體，嚴密性好維護簡單，但安裝占地大。
2.套管式：占地小，安裝簡單,阻力小。但造價較高容易漏水、漏氣，需要平時維護。熱水管道盡量不用。
3.波紋式：占地小,安裝簡單,但造價較高,給支架的推力大，對支架設置要求較高。
其中波紋補償器，習慣上也叫膨脹節,或伸縮節,和本文的其他兩種伸縮接頭比較相似。它由構成其工作主體的波紋管(一種彈性元件)和端管、支架、法蘭、導管等附件組成。屬于一種補償元件。利用其工作主體波紋管的有效伸縮變形，以吸收管線、導管、容器等由熱脹冷縮等原因而產生的尺寸變化或補償管線、導管、容器等的軸向、橫向和角向位移，波紋補償器以它的軸向伸縮或角度變化來補償長管路系統或設備因溫差(或機械運動)造成的位置移動，消除設備開車、停車或正常運行條件下的振動，也可用于降噪減振。作為一種管道補償構件，在電力、石化、供熱、鋼鐵、城建、煉油工業被廣泛應用。
分類、型號、作用介紹：
在管道系統中常作為補償接頭用途的有松套伸縮接頭、伸縮節、可曲撓橡膠接頭等，從工作原理來看它們既具有相同之處，也有各自不同的作用。在工程設計、實際使用中有許多不同的做法，很值得我們探究。下面先簡單介紹一下各種接頭。

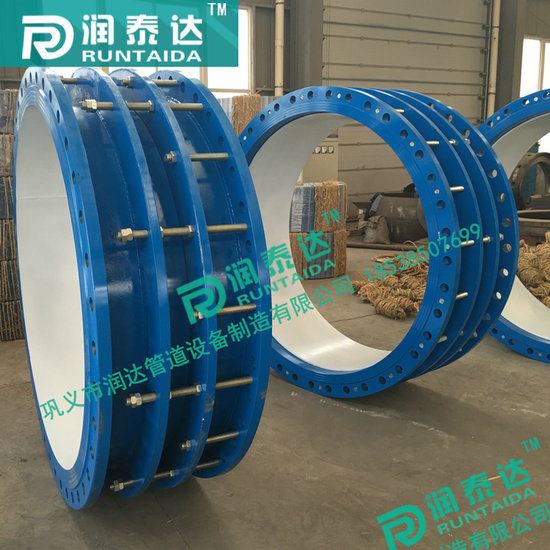

松套補償接頭是 泵、閥門、流量?jī)x等管道設備與管道連接的新產品，通過全螺栓把它們連接起來，使其成為一個整體，并有一定的位移量。這樣就可以在安裝維修時，根據現場安裝 尺寸進行調整在工作時，可以把軸向推力傳至整個管道系統。不僅提高工作效率，而且對泵、閥門等管道設備起到一定保護作用。伸縮接頭產品的分類AY型壓蓋式伸縮接頭,AF型法蘭式松套伸縮接頭,BF型單法蘭限位伸縮接頭,B2F型雙法蘭限位伸縮接頭,BY型壓蓋松套限位伸縮接頭，CF單法蘭傳力接頭，C2F雙法蘭傳力接頭等。
傳力接頭主要材質分為：
QT-400(球墨鑄鐵)，Q235A(碳鋼)，HT20(灰鐵)，1Cr18Ni9Ti(不銹鋼)。
|
公稱通徑 |
管子外徑 |
法蘭連接尺寸 |
總長 |
安裝尺寸L1 |
伸縮量 |
重量/kg |
||||
|
法蘭外徑D |
螺栓孔中心 |
螺栓孔 |
||||||||
|
n/個 |
do |
min |
max |
|||||||
|
65 |
76 |
185 |
145 |
4 |
18 |
330 |
220 |
180 |
40 |
13.1 |
|
80 |
89 |
200 |
160 |
8 |
15.0 |
|||||
|
100 |
114 |
220 |
180 |
20.7 |
||||||
|
125 |
140 |
250 |
210 |
26.4 |
||||||
|
150 |
168 |
285 |
240 |
22 |
340 |
33.8 |
||||
|
200 |
219 |
340 |
295 |
41.0 |
||||||
|
250 |
273 |
395 |
350 |
12 |
55.1 |
|||||
|
300 |
325 |
445 |
400 |
370 |
445 |
195 |
50 |
68.3 |
||
|
350 |
377 |
505 |
460 |
16 |
88.1 |
|||||
|
400 |
426 |
565 |
515 |
26 |
380 |
101.3 |
||||
|
450 |
480 |
615 |
565 |
115.7 |
||||||
|
500 |
530 |
670 |
620 |
20 |
136.9 |
|||||
|
600 |
630 |
780 |
725 |
30 |
420 |
465 |
215 |
188.7 |
||
|
700 |
720 |
895 |
840 |
24 |
232.1 |
|||||
|
800 |
820 |
1O15 |
950 |
33 |
560 |
380 |
320 |
60 |
384.6 |
|
|
900 |
920 |
1115 |
1050 |
28 |
422.9 |
|||||
|
1000 |
1020 |
1230 |
1160 |
36 |
487.6 |
|||||
|
1200 |
1220 |
1455 |
1380 |
32 |
39 |
600 |
400 |
340 |
718.6 |
|
|
1400 |
1420 |
1675 |
1590 |
36 |
42 |
630 |
888.0 |
|||
|
1600 |
1620 |
1915 |
1820 |
40 |
48 |
670 |
410 |
350 |
1252.3 |
|
|
1800 |
1820 |
2115 |
2020 |
44 |
1468.2 |
|||||
|
2000 |
2020 |
2325 |
2230 |
48 |
690 |
430 |
370 |
1753.5 |
||
|
2200 |
2220 |
2550 |
2440 |
52 |
56 |
730 |
2165.2 |
|||
|
2400 |
2420 |
2760 |
2650 |
56 |
2473.7 |
|||||
|
2600 |
2620 |
2960 |
2850 |
60 |
820 |
490 |
410 |
80 |
2864.5 |
|
|
2800 |
2820 |
3180 |
3070 |
64 |
3214.2 |
|||||
|
3000 |
3020 |
3405 |
3290 |
68 |
60 |
840 |
3642.3 |
|||
