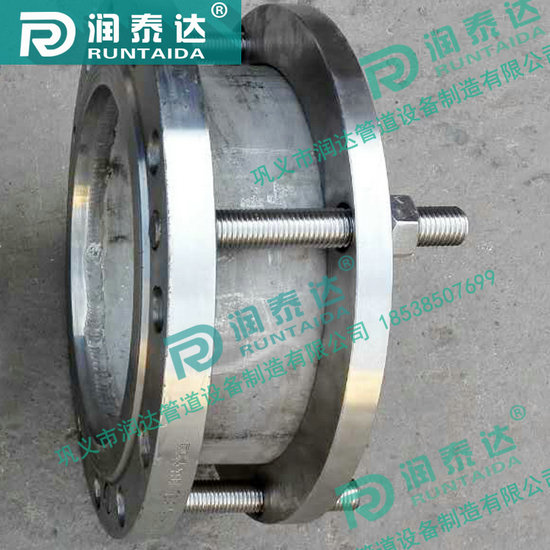

C2F雙法蘭傳力接頭圖例安裝作用
柔性補償管道閥門接頭C2F雙法蘭傳力接頭圖例安裝作用定額
柔性補償管道閥門接頭C2F雙法蘭傳力接頭圖例安裝作用優點既能保證軸向滑動,又能保證管內介質不泄漏.C2F雙法蘭傳力接頭能傳遞被連接件的壓力推力（盲板力）和補償管路誤差，不能吸收軸向位移。重要用于泵、閥門、管路等附件的松套連接。
柔性補償管道閥門接頭C2F雙法蘭傳力接頭圖例安裝作用定額最新設計了防拉斷裝置,可保證在其伸縮到極限位置時不被拉開,從而使整個管網運行的安全性大大提高.。 C2F雙法蘭傳力接頭是由法蘭松套伸縮接頭和短管法蘭，傳力螺桿等構件組成，能降低被連接件的壓力推力（盲板力）和補償管路安裝誤差。
雙法蘭傳力接頭的型號為VSSJA（C2F）型：兩邊均與法蘭連接，安裝時調整產品兩端連接長度，對角依次均勻擰緊壓蓋螺栓，再調整好限位螺母，這樣就能讓管道自由伸縮，鎖定伸縮量，確保管道的安全運行。質量穩定，性能可靠，經河南省產品質量監督中心檢測，并通過技術監督局檢驗，連年被評為“重合同，守信用企業、“質量信得過單位”，并榮獲“二級計量合格證”、“監督檢驗合格證”。
|
公稱同徑 |
管子外徑 |
長度L |
法蘭連接尺寸 |
||||||
|
L1 |
L2 |
0.6MPa |
1.0MPa |
||||||
|
D |
D1 |
n-d |
D |
D1 |
n-d |
||||
|
65 |
76 |
105 |
118 |
160 |
130 |
4-14 |
185 |
145 |
4-18 |
|
80 |
89 |
190 |
150 |
4-18 |
200 |
160 |
8-18 |
||
|
100 |
108 |
123 |
210 |
170 |
220 |
180 |
|||
|
114 |
240 |
200 |
8-18 |
250 |
210 |
||||
|
125 |
133 |
265 |
225 |
285 |
240 |
8-22 |
|||
|
140 |
|||||||||
|
150 |
159 |
340 |
295 |
||||||
|
168 |
|||||||||
|
200 |
219 |
320 |
280 |
||||||
|
250 |
273 |
129 |
375 |
335 |
12-18 |
395 |
350 |
12-22 |
|
|
300 |
325 |
130 |
|
440 |
395 |
12-22 |
445 |
400 |
12-22 |
|
350 |
355 |
159 |
490 |
445 |
505 |
460 |
16-22 |
||
|
377 |
|||||||||
|
400 |
406 |
540 |
495 |
16-22 |
565 |
515 |
26-26 |
||
|
426 |
|||||||||
|
450 |
457 |
595 |
550 |
16-22 |
615 |
565 |
20-26 |
||
|
480 |
|||||||||
|
500 |
508 |
645 |
600 |
20-22 |
670 |
620 |
|||
|
530 |
|||||||||
|
600 |
610 |
755 |
705 |
20-26 |
780 |
725 |
20-30 |
||
|
630 |
|||||||||
|
700 |
720 |
860 |
810 |
24-26 |
895 |
840 |
24-30 |
||
|
800 |
820 |
220 |
255 |
975 |
920 |
24-26 |
1015 |
950 |
24-33 |
|
900 |
920 |
1075 |
1020 |
1115 |
1015 |
28-33 |
|||
|
1000 |
1020 |
1175 |
1120 |
28-30 |
1230 |
1160 |
28-36 |
||
|
1200 |
1220 |
1405 |
1340 |
32-33 |
1455 |
1380 |
32-40 |
||
|
1400 |
1420 |
270 |
1630 |
1560 |
36-36 |
1675 |
1590 |
36-42 |
|
|
1600 |
1620 |
1830 |
1760 |
40-36 |
1915 |
1820 |
40-48 |
||
|
1800 |
1820 |
2045 |
1970 |
44-40 |
2115 |
2020 |
44-48 |
||
|
2000 |
2020 |
2265 |
2180 |
48-42 |
2325 |
2230 |
48-48 |
||
|
2200 |
2220 |
275 |
2475 |
2390 |
52-42 |
2550 |
2440 |
52-56 |
|
|
2400 |
2420 |
2685 |
2600 |
56-42 |
2760 |
2650 |
56-56 |
||
